隨著消費電子的持續發展，對印制線路板制造技術提出了更高的要求，印制板上的金屬化過孔向高厚徑比方向發展。傳統的直流電鍍（DC）在面對12:1以上高的厚徑比金屬化通孔電鍍時，鍍層的均勻性問題越來越突出，給印制板制作后工序帶來嚴重的影響。在對此類高厚徑比通孔金屬化時，人們一直在尋找更可靠、更高效的孔金屬化技術。脈沖電鍍可在孔內鍍銅厚度不變的情況下，大大降低表面銅層厚度，因而可減少蝕刻的側蝕，可實現細線路的制作。
在脈沖電鍍過程中，電流在每秒鐘內正反向切換很多次。一個周期的作用過程中，典型的是正反向時間比是20ms：1ms，即正向作用20ms的時間后，電流切換成反向作用1ms。在反向作用期間，電鍍添加劑有機物分子從板面脫附開來。高電流密度電鍍效率高，加速劑分子在高電流密度區脫附快于低電流密度區，作用結果就是高低電流密度區鍍層更加均勻。對于通孔，尤其是高厚徑比通孔，孔口是電流密度最高的區域，孔內則是電流密度較低區域。在普通直流電鍍（DC）下，得到的往往是“狗骨頭”模型（如圖1），而在脈沖電鍍系統下，可以得到孔內、外很好的鍍層分布效果。
圖1 直流電鍍中高厚徑比通孔銅鍍層分布示意圖（“狗骨頭”狀）

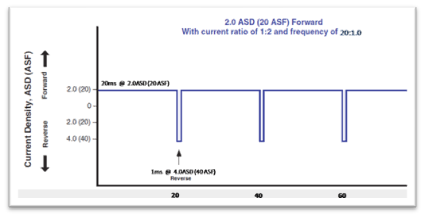

圖2 脈沖電流波形示意圖
反向脈沖電鍍工藝使用的是專用的脈沖整流機輸出的周期脈沖電流，輸出電流的理論波形如圖2所示。每個作用周期內，整流機系統通過內置電流切換系統得到一個預設的反向輸出電流，采用示波器可以測試實際輸出的電流大小和波形穩定情況，如圖3所示。
圖3 脈沖電流實際波形示意圖
從圖3來看，電流從正向穩態變至反向穩態是一個逐漸變化的過程，而不是突變；同樣從反向穩態變至正向穩態也是一個逐漸變化的過程。出現這種現象主要是由線路回路中的電感引起的。脈沖電鍍系統的電感主要來源于以下三個方面：1、脈沖電源自身的電感；2、聯接線纜的電感；3、電鍍?cè)O(shè)備如陽極桿、電鍍飛巴等。這些因素使得電流在正反向轉換的過程中，多了緩沖作用，從而延緩了正反向兩電流穩態之間的更迭變換。
目前針對脈沖電鍍參數優化文章報道甚多，但是在實際脈沖波形擾動對通孔深鍍能力影響的研究較少，電鍍銅直觀看到的只是一個結果，影響它的有藥水和設備，在脈沖電鍍中脈沖電流是一個關鍵因素，他會對添加劑的吸附和脫附產生影響。本文通過調整對比不同陰極接線方式及震動模式來測試輸入到PCB板上的實際電流波形，并進一步測試其在超高厚徑比通孔電鍍均勻性能力差別。通過本文的闡述，以期加深對脈沖電鍍波形影響的理解，為進一步提升電鍍能力提供改善方向。
測試是在一條6000L的脈沖電鍍生產線上實施的，試驗板尺寸為18 inch×24 inch，板的厚度為5.0mm，孔徑為0.15mm（1 #）和0.2mm（2 #）。
測試方案
為了考察陰極接線方式對輸入到板上電流波形的影響，設置了兩種不同的接線方式。一種是傳統的飛巴與V座的契合方式，陰極導線連接在V座上，通過V座導電；另一種是陰極導線直接連接在飛巴上導電（如圖4所示）。
圖4 兩種不同接線方式示意圖
（上：飛巴契合方式；下：陰極一體化方式）
同時為了考察震動方式對脈沖電鍍波形的影響，設置了幾種不同間隔的震動模式，振幅和普通直流一致。V1：震動20s，停止20s；V2震動20s，停止60s；V3：震動20s，停止120s；V4：震動20s，停止180s。
實驗過程電鍍參數統一使用15ASF的正向電流密度，1:4的正反電流比，120:6ms的正反時間比。制作測試板，讀取通孔的鍍通率數據。
表1 脈沖電鍍方案
序號 | 接線方式 | 震動模式 | 電鍍參數 |
1 | 飛巴契合 | V1 | 正向電流密度：1.5ASD 反向電流密度：6.0ASD 正反時間比：100:5ms |
2 | V2 | ||
3 | V3 | ||
4 | V4 | ||
5 | 陰極一體化 | V1 |
采用金相切片的方法表征脈沖電鍍?cè)囼?yàn)板的深鍍能力，數據讀取示意圖如圖5所示。
圖5 通孔深鍍能力表征示意圖
本文中用6點法來表征通孔的深鍍能力，計算方式為：TP（%）=[( E+F)÷2]/ [(A+B+C+D)÷4] ×100%結果與討論
脈沖電鍍過程與直流電鍍最大的區別在于其擁有高電流短時間的反向電流的作用，采用示波器可以將輸出的電流展示出來。如圖6所示為在脈沖電鍍條件下，不同狀態下用示波器檢測到的波形情況。對比三個圖可看出，對于陰極一體化接線方式，振動對其基本沒有影響；而采用飛巴契合的方式，在沒有振動的情況下，其波形較好，當振動打開后有較多的噪音影響，且輸出正反向電流有略微波動。

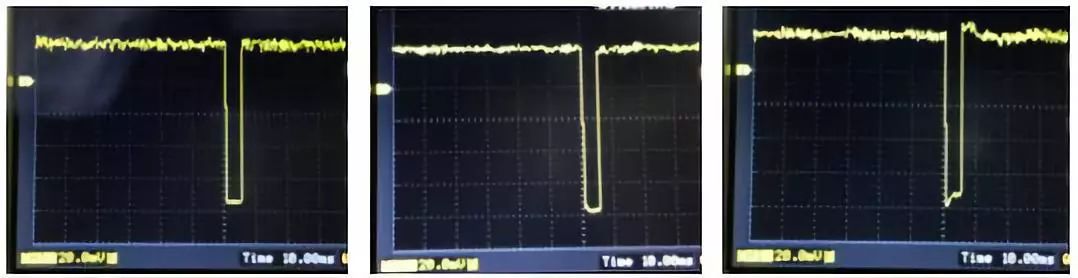

圖6 不同接線方式實際波形圖
（左：陰極一體化；中：飛巴契合方式無振動；右：飛巴契合方式有振動）
陰極一體化的接線方式，一方面減少了中間V座的傳導媒介，減少了兩個界面接觸電阻，有利于減小脈沖電流的傳輸電感。另一方面避免了振動對實際輸出波形的影響，有利于生產過程中PCB板承接電流的穩定。實際生產過程中，強烈震動會造成飛巴兩端與V座契合處有微小的平移，影響接觸，產生更多的雜波噪音。從波形測試結果看陰極一體化的方式要在整個電鍍過程中波形的穩定上好于飛巴契合方式。

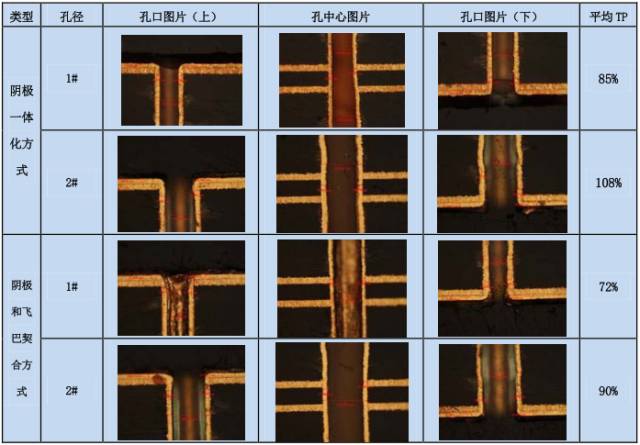

下面是在相同條件下測試得到兩種連接方式在高厚徑比通孔電鍍上的深鍍能力結果。
從上表可以看出，對于高厚徑比通孔來說，陰極一體化方式的陰極接線方式更加有利于深鍍能力的提升。這和上述波形穩定情況相吻合，進一步證明在脈沖電鍍過程中波形的重要性。不同震動方式對深鍍能力影響
在傳統PCB電鍍過程中，經常會發生由于氣泡堵孔而產生的孔無銅情況?？變?nèi)氣泡產生一是由電鍍缸鼓氣形成的微小氣泡進入孔內；二是在前處理清洗不徹底，造成PCB板孔壁在后續銅缸電鍍?nèi)芤翰唤?rùn)，形成“真空區”。雖然電鍍缸有搖擺等機械攪拌，但是氣泡一旦進孔，受表面張力的影響，就很難驅除。故對于大批量制作，采用震動方式是必不可少的。
由上述實驗分析結果可知振動對于脈沖電流波形有較大影響，進而對電鍍效果產生負面影響。陰極一體化方式雖然有利于深鍍能力的發揮，可以最大程度減少輸入到PCB板上的脈沖電流的變形，但是這種方式飛巴不能獨立運行，不利于進行大批量自動化生產。故需要對飛巴契合連接方式的震動模式進行調整，以減少震動對波形產生的影響，使其也能得到滿意的鍍通率。

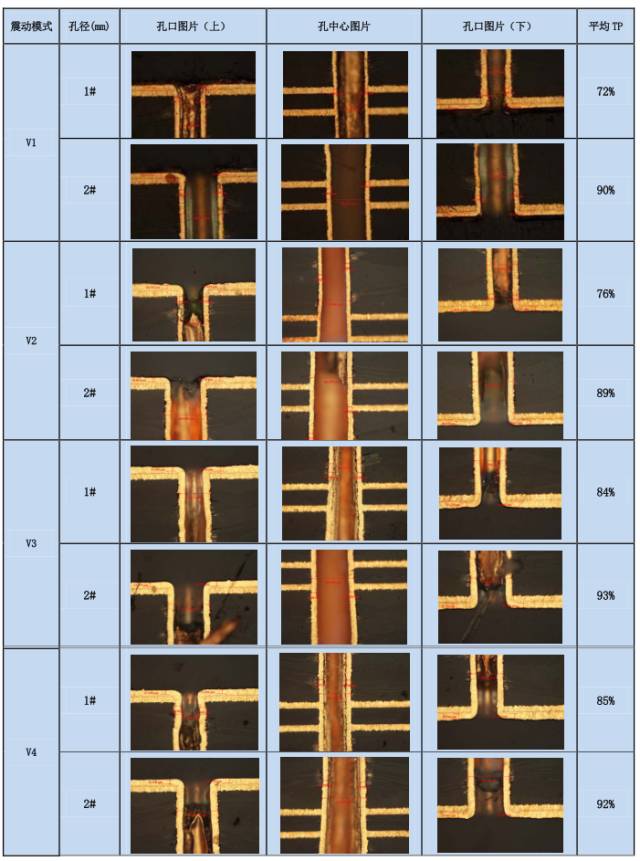

下面是在陰極和飛巴契合方式條件下，在不同震動模式下測試得到的深鍍能力結果。

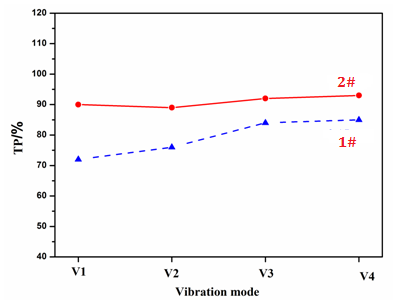

圖7 不同震動模式下不同孔徑通孔深鍍能力變化趨勢圖
從圖7可看出，超高厚徑比通孔的深鍍能力隨著震動間隔時間的加大總體呈現向上趨勢，但當間隔時間在120 s以上時，雖然TP還是上升，但是其改變已經變得很緩慢。脈沖電鍍過程中，震動模式對鍍通率的影響上，主要受制于實際電鍍板面電流波形情況，震動對于擴散層厚度的改善不是關鍵因素（藥水流動）。對于普通震動模式（震動20s，停20s），雖震動強烈，表面、邊上孔內藥水交換更好，但是整個電鍍過程震動時間占比一半，波形的擾動嚴重，最終導致其深鍍能力不佳。隨著震動模式中震動停止的時間的加長，波形擾動比例降低，TP逐漸提高。同時，考慮到震動對孔無銅的改善，其間隔時間不能是越長越好，從實驗數據來看，可選擇震動20s，停止120s的方式來調節脈沖電鍍的深鍍情況。
脈沖電鍍過程中波形的擾動對高厚徑比通孔的電鍍均勻性有較大影響，實際生產過程中需要通過對生產設備進行改造來減小對脈沖波形的擾動，提高輸出電流的穩定性。
研究發現，陰極同軸電纜接線直接與陰極飛巴相連能夠有效減小震動對波形的擾動，進而得到較好的通孔深鍍能力。試驗表明，對于超高厚徑比的通孔，采用陰極接線一體化的方式，深鍍能力可以提高十五個百分點。而對于目前在大批量生產中普遍采用的飛巴與V座契合式的連接方式，可采用調節震動模式來減小波形的擾動，提高通孔的電鍍均勻性。實驗得出，震動20s，停止120s的振動方式可以得到較為滿意的高厚徑比通孔電鍍均勻性。
